DIODO ZENER

INTRODUCCIÓN

Hemos visto que un diodo semiconductor normal puede estar polarizado tanto en directa como inversamente.

  • En directa se comporta como una pequeña resistencia.

  • En inversa se comporta como una gran resistencia.

Veremos ahora un diodo de especiales características que recibe el nombre de diodo zener

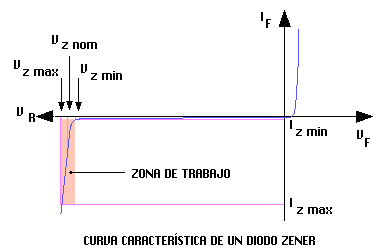

El diodo zener trabaja exclusivamente en la zona de característica inversa y, en particular, en la zona del punto de ruptura de su característica inversa

Esta tensión de ruptura depende de las características de construcción del diodo, se fabrican desde 2 a 200 voltios. Polarizado en directa actua como un diodo normal y por tanto no se utiliza en dicho estado

EFECTO ZENER

El efecto zener se basa en la aplicación de tensiones inversas que originan, debido a la característica constitución de los mismos,  fuertes campos eléctricos que causan la rotura de los enlaces entre los átomos dejando así electrones libres capaces de establecer la conducción. Su característica es tal que una vez alcanzado el valor de su tensión inversa nominal y superando la corriente a su través un determinado valor mínimo, la tensión en bornas del diodo se mantiene constante e independiente de la corriente que circula por él.

FUNCIONAMIENTO DEL DIODO ZENER

El simbolo del diodo zener es:

y su polarización es siempre en inversa, es decir

Tres son las características que diferencian a los diversos diodos Zener entre si:

a.- Tensiones de polarización inversa, conocida como tensión zener.- Es la tensión que el zener va a mantener constante.

b.- Coriente mínima de funcionamiento.- Si la corriente a través del zener es menor, no hay seguridad en que el Zener mantenga constante la tensión en sus bornas

c.- Potencia máxima de disipación. Puesto que la tensión es constante, nos indica el máximo valor de la corriente que puede soportar el Zener.

Por tanto el Zener es un diodo que al polarizarlo inversamente mantiene constante la tensión en sus bornas a un valor llamado tensión de Zener, pudiendo variar la corriente que lo atraviesa entre el margen de valores comprendidos entre el valor minimo de funcionamiento y el correspondiente a la potencia de zener máxima que puede disipar. Si superamos el valor de esta corriente el zener se destruye.
