ELECTRODINAMICA

3.3 RESISTORES (También llamados RESISTENCIAS)

Los circuitos electrónicos necesitan incorporar resistencias. Es por esto que se fabrican un tipo de componentes llamados resistores cuyo único objeto es proporcionar en un pequeño tamaño una determinada resistencia, especificada por el fabricante.
El símbolo de un resistor es:   ó

  Hay resistencias de varios tipos. Los tipos más usuales son:

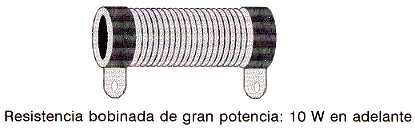

      BOBINADAS: Sobre una base de aislante en forma de cilindro se arrolla un hilo de alta resistividad (wolframio, manganina, constantán). La longitud y sección del hilo, asi como el material de que está compuesto, darán una resistencia. Esta suele venir expresada por un número impreso en su superficie. Se utilizan para grandes potencias, pero tienen el inconveniente de ser inductivas.
AGLOMERADAS: Una pasta hecha con gránulos de grafito (el grafito es una variedad del carbono puro; la otra es el diamante). El valor viene expresado por medio de anillos de colores, con un determinado código.
DE PELICULA DE CARBON: Sobre un cilindro de cerámica se deposita una fina película de pasta de grafito. El grosor de ésta, y su composición, determinan el valor de la resistencia.
PIROLITICAS: Similares a las anteriores, pero con la película de carbón rayada en forma de hélice para ajustar el valor de la resistencia. Son inductivas.

3.4 RESISTORES VARIABLES

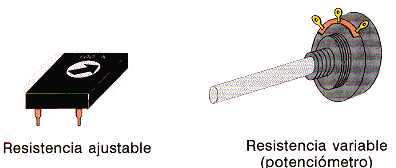

Hay veces en que interesa disponer de una resistencia cuyo valor pueda variarse a voluntad. Son los llamados reostatos o potenciómetros. Se fabrican bobinados o de grafito, deslizantes o giratorios. Se suelen llamar potenciómetros cuando poseen un eje practicable, y resistencias ajustables cuando para vararlas se precisa la ayuda de una herramienta, porque una vez ajustados no se van a volver a retocar más.

Los potenciómetros se representan en los circuitos por :



3.5 RESISTORES ESPECIALES

Existen resistores fabricados con materiales especiales, comúnmente semiconductores, cuya resistencia no es constante, sino que depende de algún parámetro exterior. Por ejemplo:

LDR LDR (Litgh Dependent Resistance)
Resistencia dependiente de la luz
VDR VDR (Voltage Dependent Resistance)
Resistencia dependiente del Voltaje
PTC PTC (Positive Temperature Coefficient)
Coeficiente de Temperatura Positivo
NTC NTC ( Negative Temperature Coefficient)
Coeficiente de Temperatura Negativo

3.6 LIMITACIONES DE LOS RESISTORES

A la hora de escoger un resistor hay que tener en cuenta, además de su valor óhmico, otros parámetros, tales como la máxima potencia que es capaz de disipar y la tolerancia.

Respecto a la primera, es preciso considerar que una resistencia se calienta al paso por ella de una corriente (como se verá más adelante). Debido a esto, hace falta dimensionar el resistor de acuerdo con la potencia calorífica que vaya a disipar en su funcionamiento normal. Se fabrican resistores de varias potencias nominales, y se diferencian por su distinto tamaño.

La tolerancia es un parámetro que expresa el error máximo sobre el valor óhmico nominal con que ha sido fabricado un determinado resistor. Por ejemplo, un resistor de valor nominal 470 W con una tolerancia del 5 % quiere decir que el valor óhmico real de ese resistor puede oscilar entre el valor nominal más el 5 % del mismo, y el valor nominal menos el 5 %. Es decir,  entre :

  470  -  0,05 x 470 = 446,5 470 +  0,05 x 470 = 493,5

Si no se usan siempre resistores de alta precisión (baja tolerancia) es porque el coste es elevado y para las aplicaciones normales es suficiente con una tolerancia relativamente alta.

3.7 VALORES COMERCIALES

No se fabrican resistores de todos los valores posibles por razones obvias de economía. Además sería absurdo, ya que, por ejemplo, en un resistor de 100 W  y 10 % de tolerancia, el fabricante nos garantiza que su valor está comprendido entre 90 W y 100 W , por lo tanto no tiene objeto alguno fabricar resistores de vaolres comprendidos entre estos dos últimos.

Hay tolerancias del 1 por mil, del 1 %, 5 %, 10 % y 20 %.

Para la serie de resistores que se fabrican con una tolerancia del 10 % que es la más utilizada, los valores comerciales son:  10   18   33   56 12   22   39   68 15   27   47   82

y los mismos seguidos de ceros.

Resistores de valores muy pequeños no son comunes, por la dificultad que entraña ajustar su valor. Resistores de valores muy grandes son difíciles de conseguir, porque en ellos comienza a tener importancia fenómenos como la resistencia superficial, condiciones ambientales, étc. y tampoco es normal su uso.

Por ejemplo:

En la serie de resistores con tolerancia del 10 % el valor más pequeño es de 4,7 W y el mayor de 22 MW . En la serie del 5 % los valores extremos son 0,33 W  7 10 MW .

3.8 CONDUCTANCIA

La conductancia es una magnitud eléctrica que se define como la inversa de la resistencia y se representa con la letra G. Por analogía con la resistencia, podría decirse que la conductancia es la facilidad que un conductor ofrece al paso de la corriente a través de él.

G = 1 / R    ó       R = 1 / G

La unidad de conductancia es el MHO (inverso de Ohm), y se representa por la letra omega invertida.

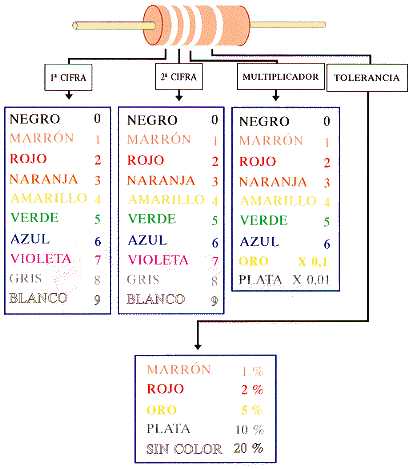

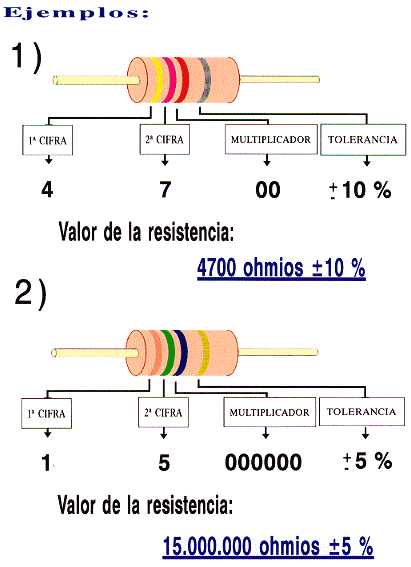

3.9 CODIGO DE COLORES

Ya se ha dicho que los valores óhmicos de los resistores se suelen representar por medio de unos anillos de color pintados en el cuerpo de los mismos. Suelen ser en número de cuatro, y su significado es el siguiente:



1er. anillo : 1ª cifra
2º.   anillo : 2ª cifra
3er. anillo : Número de ceros que siguen a los anteriores.
4º.   anillo : Tolerancia



  Los resistores del 1 % llevan cinco bandas de color : Cuatro para el valor y una para la tolerancia.
Los resistores de valor inferior a 1W  llevan la tercera banda de color oro, que representa la coma. Por ejemplo, una resistencia de colores amarillo, violeta, oro,oro tiene un valor de 4,7 W  y una tolerancia del 5 %.
