CAPITULO XVI.-FUENTES REGULADAS Y ESTABILIZADAS

16.19 REGULADORES MONOLITICOS

Existen pastillas de circuito integrado que funcionan como reguladores de tensión, lo que representa ventajas respecto a los circuitos con elementos discretos. Los módulos básicos pueden usarse directamente o agregando componentes exteriores. Con este tipo de dispositivos se alcanzan tensiones de salida reguladas que varían entre cero voltios y algunos centenares.

El fabricante suministra toda la información necesaria para un uso de terminales hacia afuera: tensión de salida (fija o ajustable), corriente máxima de salida, regulación, rizado, margen de la tensión de entrada, margen de temperatura de funcionamiento, étc.

También se indica la misión hacia afuera de los distintos terminales. Como ejemplo, se verá un circuito en que, además del C.I., se utilizan componentes discretos exteriore, y cuál es la función de cada terminal.

REGULADOR DE TENSION DE PRECISION
CA723, CA723C

The CA723 and CA723C are silicon monolithic integrated circuits designed for service as voltage regulators at output voltages ranging from 2V to 37V at currents up to 150mA.

  • Alimentación positiva o negativa
  • Serie, shunt, conmutación u operación flotante
  • Salida de tensión ajustable de 2 a 37 voltios.
  • Corriente de salida hasta 150 mA. sin transistor externo de paso.
Valores máximos absolutos (TA = 25º C)
  • Tensión desde V+ a V-                                  40 V.
  • Tensión diferencial entre entrada y salida     40 V.
  • Máxima corriente de salida                          150 mA.
  • Rango de temperaturas                              de 0ºC a 70ºC.



Diagrama de conexiones:

1.- No conectar
2.-Limitación de corriente
3.- Sensor de corriente
4.- Entrada inversora
5.- Entrada no inversora
6.- VREF
7.- V-
 8.- No conectar
 9.- Vz
10.- Vs
11.- Vc
12.- V+
13.- Compensación de frecuencia
14.- No conectar

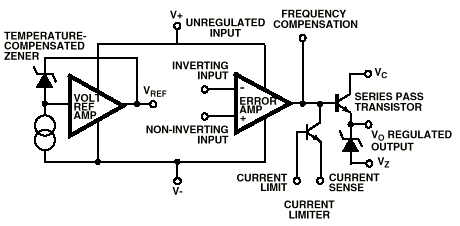

CIRCUITO EQUIVALENTE

Características eléctricas

Parámetro Condiciones
de medida
Mín Típ Máx Unidades
Rechazo del rizado F = 50 Hz a
10 Kz.  CREF = 0uF
74 dB
Rechazo del rizado F = 50 Hz a
10 Kz.  CREF = 5uF
86 dB
Corriente de
cortocircuito
Rsc = 10      Vs = 0 65 mA
Tensión de referencia 6'80 7'15 7'50 V.
Tensión de entrada 9'5 40 V.
Tensión diferencial 3 38 V.
Tensión de salida 2 37 V.

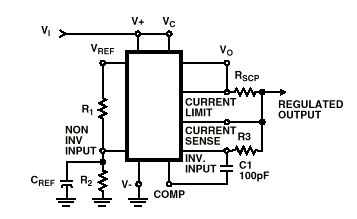

Aplicación del CA723 como reguladorde tensiones bajas ( 2 a 7 V.)

  R3 debe ser igual al paralelo de R1 y R2 (también puede ser eliminada)

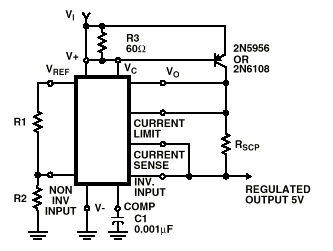

Usando un transistor externo (p-n-p)



          R2
Vs = VREF ----------------
           R1 + R

Fórmula válida para las dos figuras anteriores

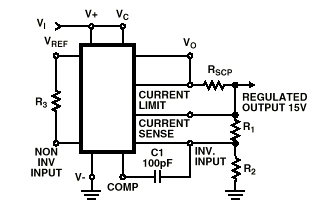

 Aplicación del CA723 como regulador
de tensiones de ( 7 a 37 V.)

  R3 debe ser igual al paralelo de R1 y R2
(también puede ser eliminada)

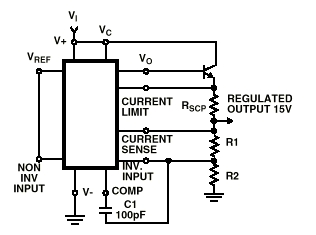

Usando un transistor externo (n-p-n)

                  R1 + R2
Vs = VREF ----------------       Fórmula válida para las dos figuras
                        R2                anteriores

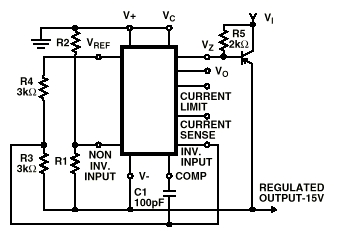

REGULADOR DE TENSION NEGATIVA



        VREF    R1 + R2
Vs =  ----------  ---------------                              ( R3 = R4 )
            2             R1

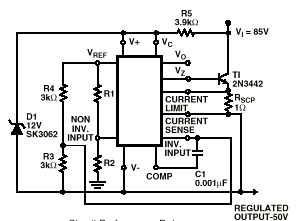

REGULADOR DE POSITIVO FLOTANTE

        VREF    R2 - R1
Vs =  ----------  ---------------                              ( R3 = R4 )
            2             R1

Limitación de corriente
(para todos los casos):
               VSENSE
ILIMIT = ----------------
                    Rsc
