CAPITULO XVI.-FUENTES REGULADAS Y ESTABILIZADAS

16.18 FUENTES VARIABLES HASTA CERO VOLTIOS

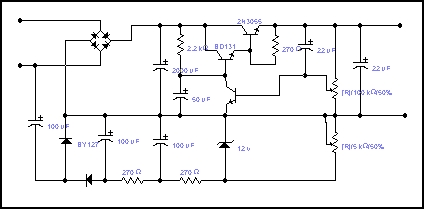

Se ha dicho que la mínima tensión en una fuente regulada en serie es VR. Cuando se necesita que la fuente suministre tensión variable, desde un cierto valor máximo hasta cero voltios, es preciso recurrir a la alimentación simétrica: una tensión positiva y otra negativa respecto de masa. De este modo si VR es positiva respecto de su barra de alimentación, y esta, a su vez, es negativa respecto de masa, puede conseguirse que el emisor del comparador quede a cero voltios respecto de masa, con lo que, realmente, está comparando mVs con cero voltios.

Huelga decir que todo lo que se ha dicho de las fuentes aquí estudiadas, con negativo a masa, es válido para fuentes con positivo a masa, sin más que cambiar la polaridad de todos los elementos que la tengan ((transistores, diodos y condensadores electrolíticos).
