CAPITULO XVI.-FUENTES REGULADAS Y ESTABILIZADAS

16.15 CIRCUITO COMPLETO

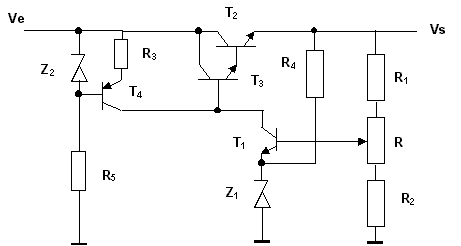

Un circuito elemental basado en los elementos explicados en los puntos anteriores sería:

Observar que hemos colocado en el elemento de control un transistor más ( el T3) montado con el T2 en Darlington, de esa manera aumentamos la eficiencia del elemento de control al aumentar la b correspondiente.

16.16 PROTECCION CONTRA CORTOCIRCUITOS

En la fuente regulada en serie, un cortocircuito es fatal para el transistor de control, ya que tiene que soportar toda la corriente de cortocircuito.
No es así en la fuente regulada en paralelo, en la que al producirse un corto y quedar la tensión de salida a cero, todos los elementos quedan sin polarización. En este caso, es la resistencia serie, Rs, la que soporta toda la corriente.

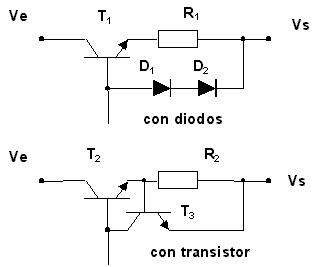

En las fuentes reguladas en serie es conveniente añadir, pues, un elemento de protección contra cortocircuitos, que desconecte el control cuando se produzca alguno. Los dos tipos más usados son:

En ambos casos, cuando la corriente de slida excede de cierto valor, los diodos conducen en un caso o el transistor conmuta en el otro, saturándose y drenando la corriente de base del transistor de control, que queda sin polarización y, por tanto, desconectado.
