CAPITULO VIII (ELECTRICIDAD PARA ELECTRONICOS)
CORRIENTE ALTERNA
8.2 FUNCIONES PERIODICAS
El caso más importante de corrientes alternas son las
llamadas corrientes alternas periódicas: son aquellas en las que los valores
se repiten cada cierto tiempo. El tiempo que tarda en repetirse un valor se
llama PERIODO de la corriente, se expresa en unidades de tiempo y se
representa por la letra T
En las figuras se muestran varios tipos de corrientes alternas
periódicas. Si en el eje horizontal se ha representado el tiempo, el periodo
es el intervalo que hay entre dos puntos consecutivos del mismo valor
 |
|
<-periodo-> |
|
Al
máximo valor, se le llama precisamente, VALOR MAXIMO, o VALOR
DE PICO o VALOR DE CRESTA, o AMPLITUD.
.. |
|

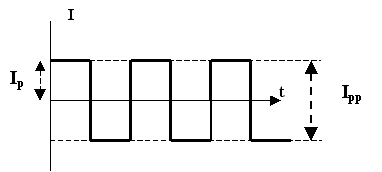

Fig.1
: Corriente rectangular
|
|
|
|

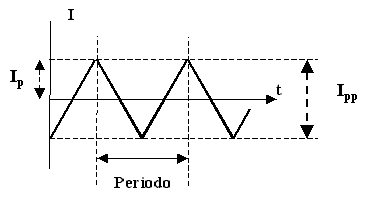

Fig.2
: Corriente triangular
|
|
El punto en que toma el
valor máximo se llama CRESTA o PICO.
El punto en que toma el
valor mínimo es el VIENTRE o VALLE, |
|
|
|
|
|

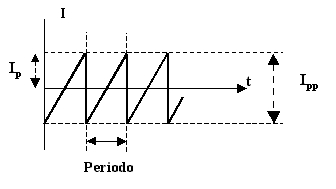

| Fig.3
: Corriente en diente de sierra |
|
Los puntos en los que toma
el valor cero se les llama NODOS o CEROS.
La forma más cómoda
de medir el periodo es entre picos, o valles, o nodos |
|
|
|
|
|
consecutivos.
La diferencia entre un pico y un valle da el VALOR DE PICO A PICO que,
naturalmente, será el doble del valor de pico.
|
|

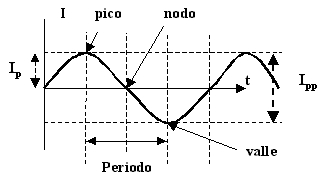

Fig.4
: Corriente sinusoidal
|
|
El valor de la corriente en cada instante es el VALOR
INSTANTANEO. el número de alternancias o ciclos que describe la corriente en
un segundo se le llama FRECUENCIA y se expresa en c/s (ciclos por segundo) o
HERTZIOS (Hz). Los múltiplos más usuales del hertzio son:
-
KILOHERTZIO (KHz.) = 103 Hz. (1.000 Hz)
-
MEGAHERTZIO (KHz.) = 106 Hz. (1.000.000 Hz)
-
GIGAHERTZIO (KHz.) = 109 Hz. (1.000.000.000 Hz)
La
frecuencia resulta ser la inversa del período:
1
f
= ---
T
1
T
= ---
f
|
