KIT HIGROMETRO

Para la confección de este Kit hemos utilizado el sensor de Philips 2322-691-90001 (pdf), sensor extremadamente estable y exento de influencias por la temperatura externa

Este  montaje puede ser instalado tanto en el exterior como en el interior

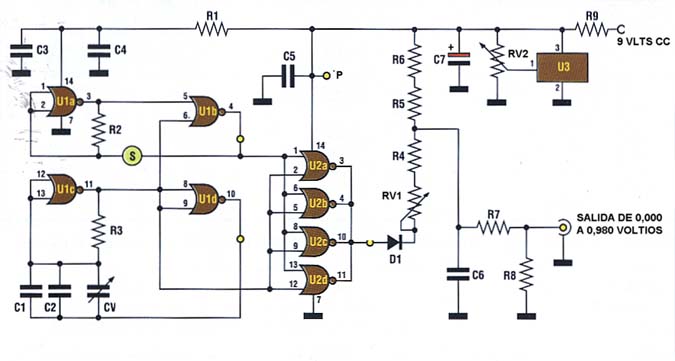

El esquema que se va a montar es el siguiente





Los componentes son:



R1 - 150 Ohmio

R2 - 470k Ohmios

R3 - 470k Ohmios

R4 - 4k7 Ohmios

R5 - 1M Ohmios

R6 - 100K Ohmios

R7 - 1K Ohmios

R8 - 18K Ohmios

R9 - 820 Ohmios

RV1 - 10K Ohmios

RV2 . 47K Ohmios



CA - Condensador ajuste

CB - Condensador ajuste



C1 - 47 pF

C2 - 39 pF

C3 - 100 nF cerámico

C4 - 1 nF cerámico

C5 - 100 nF cerámico

C6 - 100 nF poliéster

C7 - 47 uF 25V

CV ajustable 3/40 pF

D1 - 1N4148

U1- 4001

U2 - 4001

U3 - TL431

S - 2322 -691-90001













ANTES DE EMPEZAR

Se debe tener precaución con el sensor de humedad es delicado sobre todo es sus terminales, ese es el motivo de suminístralo con terminales flexibles mejor dejarlo en la bolsita hasta su colocación definitiva, también es recomendable no cambiar o sacar los condensadores marcados con CA y CB, estos condensadores están medidos y servirán posteriormente para efectuar el ajuste del Kit







MONTAJE:

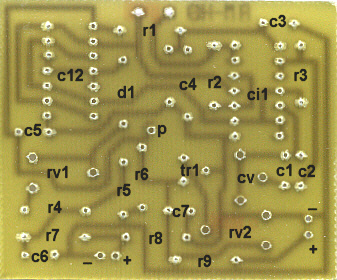

Primero montar las regleta que alojaran los condensadores cerámicos y el sensor de humedad, esta regleta de conexiones deberá ser como la de la foto y los cable de conexión de 2 cms.

Los tubos son retractiles una vez introducido darle calor con el soldador y se ajustara al cable





Una vez montados todos los componentes, que son fáciles de montar el único problema que puede existir esta en el diodo y la posición de los circuitos integrados con un poco de observación el montaje de estos componentes no dará ningún problema,

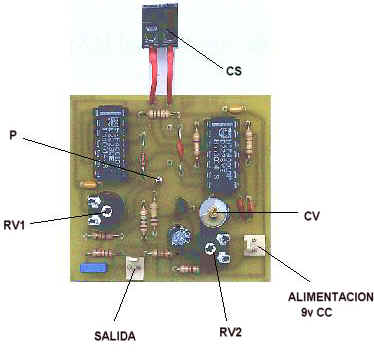

Pasamos a la parte mas complicada que es el ajuste del kit

1- conectar el circuito a la alimentación que debe de ser superior a 6 voltios recomendada 9 voltios la intensidad no es preciso que sea mucha dado que el circuito consume 10mA respetar la polaridad de los dos contactos de alimentación el positivo esta a la izquierda

2 - Conectar un voltímetro de CC en la escala de 5 Vlts (recomendado) y colocando la punta de prueba positiva en P y la negativa a masa ajustar resistencia variable RV2 hasta que el voltímetro marque 4,5 voltios, no volver a tocar la resistencia RV2 si por error se tocara, se deberá volver a ajustar la tensión del circuito

3 - Poner la resistencia ajustable RV1 a mitad de recorrido

4 - Conectar un polímetro en la escala de 2V CC en la salida, o la mas próxima dado que se van  a efectuar medidas entre 0,200 y 1,5 Voltios, observando la polaridad de la misma, el polo positivo esta a la derecha del terminal de salida

5 - Con el condensador de ajuste CA introducirlo en la regleta del sensor, atornillar, en la bolsita indicara un numero que será distinto para cada condensador en función de la capacidad del condensador (ejemplo Salida=0,268). Mover el condensador variable CV1 y en el polímetro conectado a la salida leer hasta que indique el numero marcado en la bolsa en este caso 0,268V

6 - Quitar el condensador CA, guardar, dejar el polímetro conectado a la salida

7 - Poner el condensador CB en la regleta del sensor, atornillar,  y como en el caso anterior ajustar en este caso la resistencia variable RV1 hasta que en el polímetro marque el numero marcado en la bolsita como salida (ejemplo Salida 1,091)

8 - Quitar el condensador y colocar el sensor

9 - Esperar 5 minutos y la salida que de en el polímetro será la humedad relativa en ese momento en ese lugar.
